高压柜

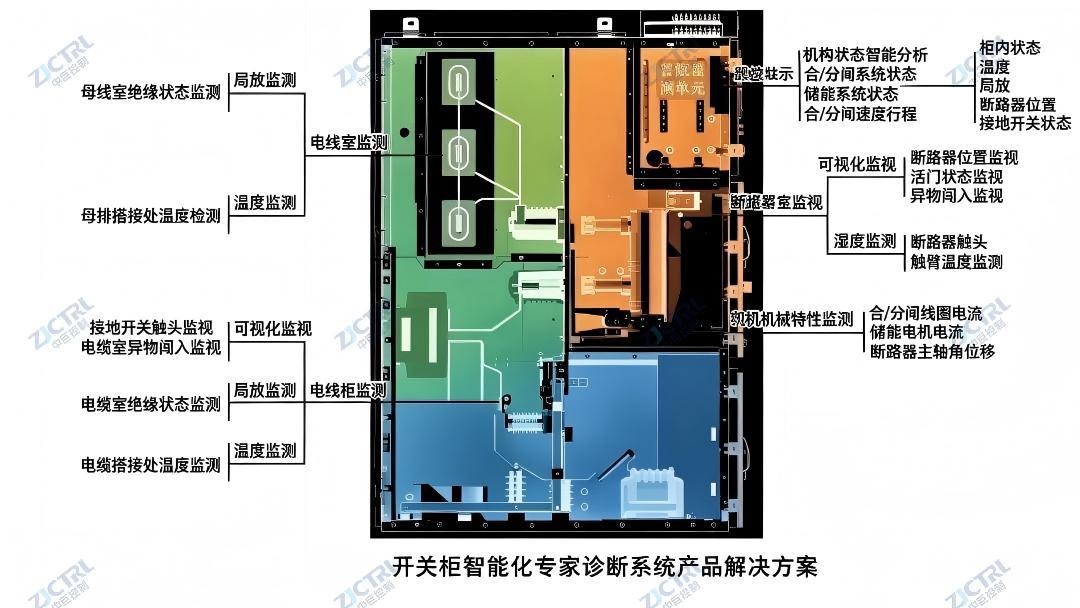

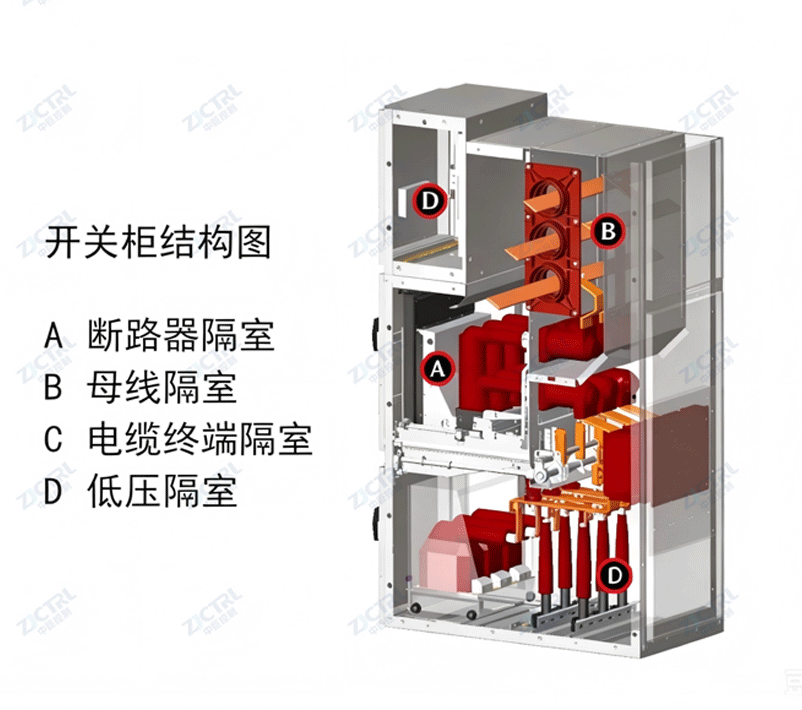

一：柜体四大分区结构详解

整柜金属隔板分隔4个独立密闭隔室，互不连通，故障隔离，是中置柜核心设计。

母线室（柜体左上）：布置三相主母线、分支母线、绝缘套管，整列柜母线贯通，负责系统电能汇集分配。

断路器手车室（柜体中部）：中置式真空断路器手车（VS1/VBP），手车分工作、验、隔离三位置，可拉出检修，不停电换开关，带机械活门，手车拉出自动封闭高压触头，防触电。

电缆室（柜体左下）：安装进出线电缆、电流互感器 CT、接地开关、避雷器，电缆下进后进两种接线方式。

仪表二次室（柜体右上）：综保装置、多功能仪表、指示灯、二次接线端子、控制回路。正面柜门操作查看，无需打开高压室。

柜体常规尺寸：800*1500*2300mm（≤1250A）；1000*1500*2300mm（＞1250A）

二：产品核心功能

1.配电功能

作为10kV配电核心，分进线柜、出线柜、PT计量柜、母联柜、电容柜五大功能柜型，组合成整套配电系统，完成高压受电、馈出、计量、母线联络、无功补偿。

2.继电保护功能

配置微机综合保护，实现过流、速断、零序、过压、欠压、过载、缺相、接地故障跳闸，故障自动切断电源，保护变压器、电缆设备安全。

3.五防安全联锁（核心卖点）

（1）防误分、误合断路器；（2）防带负荷推拉断路器手车；（3）防带电闭合接地开关；（4）防接地开关合闸状态送电；（5）防人员误入高压带电间隔。

4.智能拓展功能（新版产品）

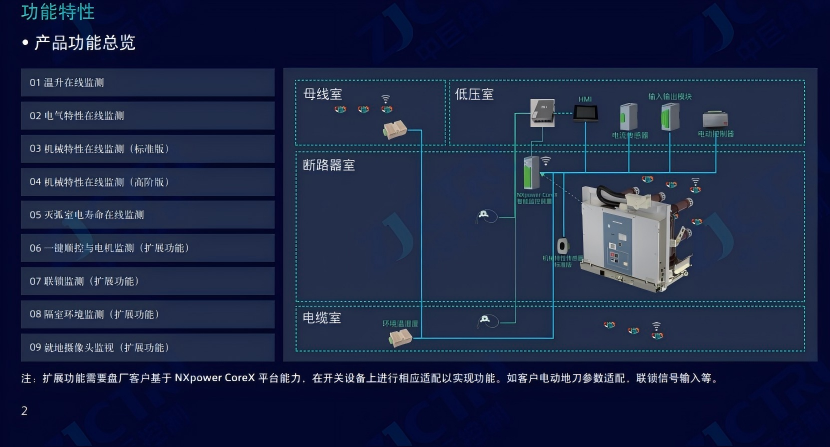

可选触头测温、局放在线监测、电动手车、远程通讯（Modbus），接入配电室DCS智能监控，实现无人值守配电房。

三、标准电气技术参数

额定电压：12kV（10kV系统使用）

额定频率：50Hz

额定电流：630A~4000A

短时耐受电流(4s)：25kA/31.5kA/40kA

工频耐压(1min)：42kV（相间/对地）

执行标准：GB3906-2020、GB/T11022，IEC62271

应用领域：电厂发电机组配套、工业厂区变配电所、地产小区配电房、市政基建、光伏及风电升压站、医院、学校、商场、矿山冶金等10kV配电系统。
